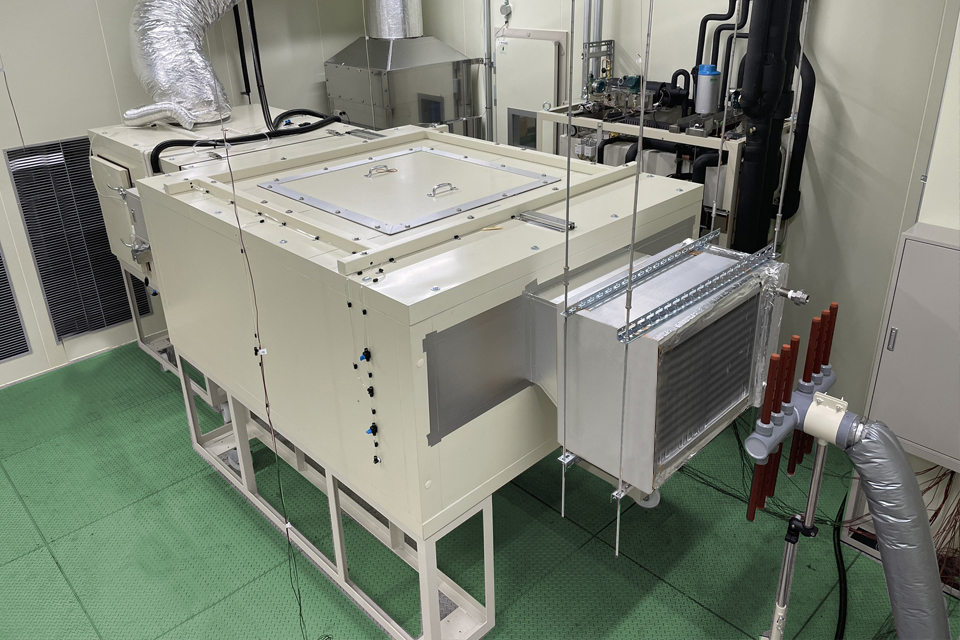

Fan Performance Measuring Equipment Soundproof Wind Tunnel Equipment
エアコン用のシロッコファン、クロスフローファン、プロペラファンなど、ファン単体のP(静圧)、Q(風量)、騒音まで含めて測定する試験装置です。チャンバー内の風方向も簡単な操作で流れを逆方向に切り替えられます。
入口空気は所定の設定条件に空調することができますので、いつでも同じ条件下でテストが行えます。ノズル選択をはじめ、計測はすべて自動的に集録、演算処理され、作表、作図まで行えます。

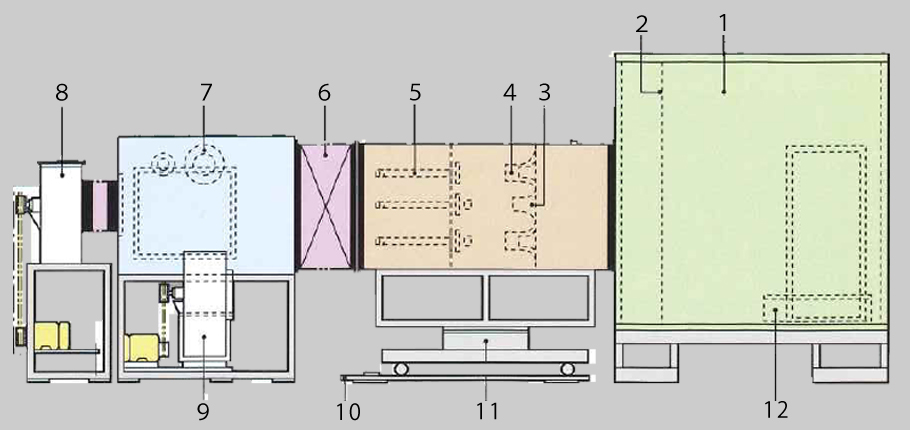

1.プレナムチヤンバー  2.多孔板  3.静圧取出孔  4.ノズルプレート  5.エアーシリンダー  6.フレキシブルダクト
7.バイパスノズル  8.ターボファン(吸引用)  9.ターボファン(押込用)  10.レール  11.ターンテーブル
12.供試品取付台
●風量測定範囲:2~60平方m/min ●チャンバー静圧範囲:-500~+500Pa ●暗騒音:20dB(A)ただし周囲が60dB程度の時
●防音室(無響室):風上側室、風下側室の2室より構成されています。
